Теперь переходим к моделированию бочины и задней арки. Сразу оговорюсь - задняя арка в этом уроке сделана не совсем
правильно. Она идет равномерно широкой на всем протяжении. Кто хочет, может посмотреть на фотки и сделайте ее как надо.
Я же пишу урок по уже готовой модели и переделывать не хочется...
Приступим:

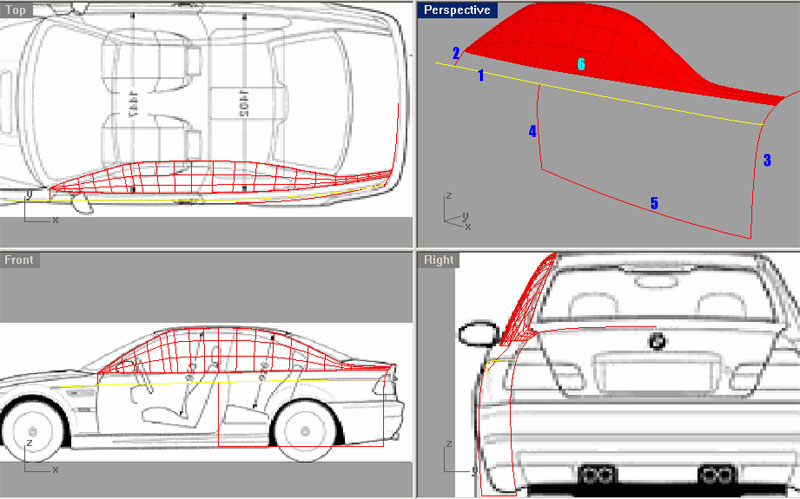

Рисуем еще пять кривых. Кривая под номером 3 рисуется пуем дорисовывания уже имеющейся кривой. А потом командрой Join
соединяется в одну целиковую кривую.
Нарисовав эти кривые применяем тот-же инструмент, что и до этого Surface from Network of curve.
Первая поверхность получаем по кривым 1,2,3,6 (кривая номер 6 была построена до этого).
Вторая поверхность строится по кривым 1,3,4,5.
Получаем:
Переходим к моделированию задней арки.

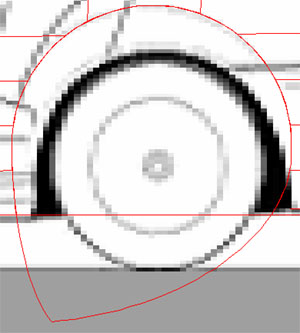

В окне Front, рисуем окружность (инструмент Circle: centre, radius) и подгоняем ее по размерам на чертеже (инструмент Сontrol Points On).
После этого применяем инструмент Split для вырезания нашей арки.
Для этого выбираем Split, жмем на нашу поверхность в которой делается вырез, жмем Enter и выделяем кривую. Снова Enter.
Удаляем вырезаную часть, получаем:
Теперь в том же окне Front рисуем еще две кривые. Первая по линии бампера. Вторая по линии порога и проделываем
такую же операцию со Split удаляя отрезаные куски.
Проделав это, получаем:
