Переходим к самому сложному элементу в этом автомобиле - капоту.
Для начала рисуем четыри кривые, как показано на рисунке.
Применяем инструмент Surface From Network of curves и получаем:
Рисуем еще пять кривых:

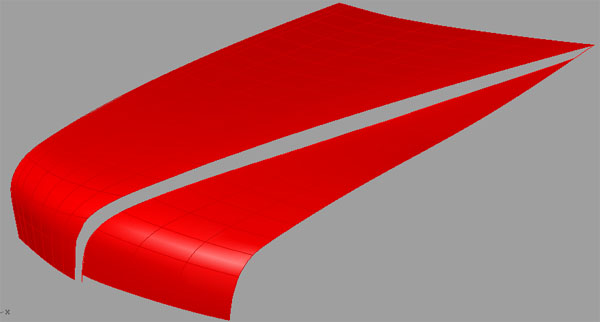

Снова применяем инструмент Surface From Network of curves к кривым 1,2,3,5.

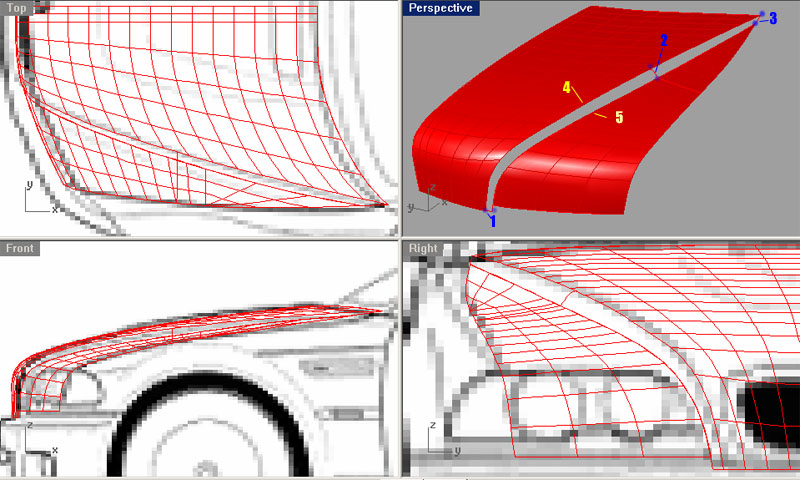

Далее дорисовывем два профиля на перегибе капота 1 и 2 на рисунке. Профиль 3 мы нарисовали шагом выше.
Кривые 4 и 5 желтые будут играть роль рельсов и тоже были нарисованы до этого.
P.S. При необходимости и для более плавного перехода нарисуйте не два профиля, а побольше. На всем протяжении рельсов.
Прииеняем инструмент Sweep 2 Rails, где 4 и 5 рельсы, а 1,2,3 профиля. Сглаживаем переходы и получаем:
Ну вот, болванка капота готова.
