Теперь вырежем прорезь в двери. Для этого на виде сбоку опять рисуем две кривые, повторяющих очертание двери по чертежу.

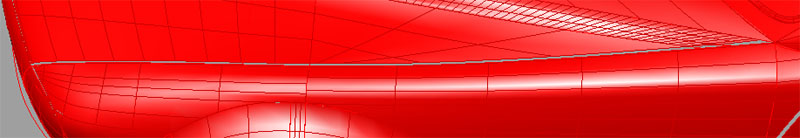

Вырезаем и удаляем все лишнее, получив (на вырез углубления для ручки не обращайте внимание, еще дойдем до нее):
Переходим к более сложному процессу - это вырезу задней и передней фары. Если с задней фарой особых проблем не должно быть, то
с передней вам придется повозиться т.к. ее геометрия зависит от геометрии кузова.
Начнем с простого - задней фары.

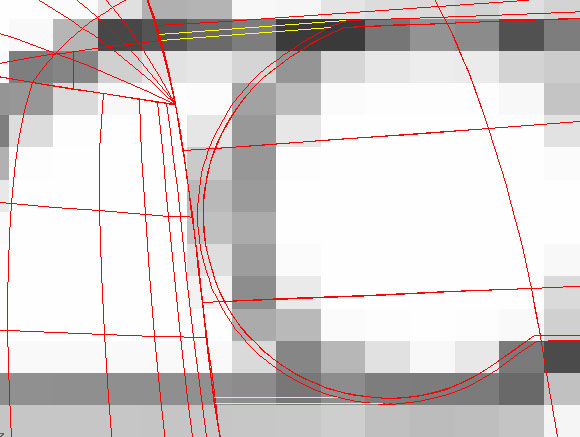

На виде сзади рисуем окнтовку по чертежу и удаляем лишнее, получив:
Далее на виде сбоку достраиваем кривые с прилипанием на End справа и удаляем лишнее:
Задняя фара готова, переходим к передней.
На виде спереди рисуем две кривые, вырезаем и удаляем лишнее:
Дорисуем еще кривые сверху и снизу до бочины нашей авто. Вырезаем, удаляем:
После на виде сбоку снова рисуем две кривые (поворотник) с прилипанием на End и удаляем лишнее:
После проделанных выше действий, должно получиться что-нибудь похожее на это (при условии, что геометрия кузова более-менее
правильная):
И последний вырез - это в капоте. На виде сверху рисуем кривые по чертежу и вырезаем:
